Tuotteen kuvaus

Ylhäältä ladattava liukuryhmä on enimmäkseen yksinkertainen{0}}alustalle asennettu ryhmä. Ylimmän liukuryhmän rakenne on yksinkertainen. Yksipuolisen -kuormausalustan leveys on noin 0,5–1 metri ja pituus noin 2–4,5 metriä. Latausvarsi on asennettu sivulle.

Ylhäältä ladattavan liukukiskon ydinkomponentteja ovat eräsäädin, virtausmittari, ohjausventtiili ja turvalaitteet, kuten sähköstaattinen ylivuotosuoja.

Toimintaperiaate

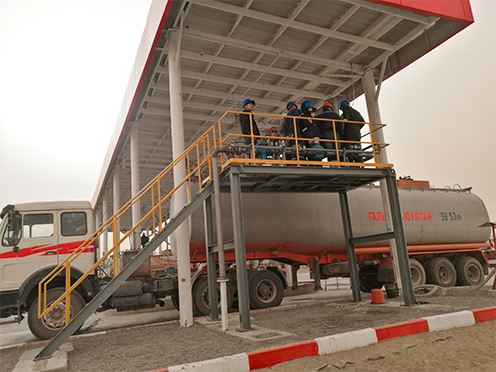

Sijoitus: Säiliöauto/rekka on pysäköity lastauslaiturille.

Liitäntä: Kuljettaja laskee lastausvarren, säätää kulmaa ja korkeutta ja työntää pudotusputken säiliöauton päällä olevaan syöttöaukkoon.

Tiivistys ja maadoitus: Tiivistekorkki painaa säiliön aukkoa ja turvalaitteet, kuten sähköstaattinen ylivuotosuoja, on kytketty.

Automaattinen lataus: Erän ohjain aktivoituu ja avaa venttiilin nesteen siirtoa varten. Samanaikaisesti höyryn talteenottojärjestelmä ottaa talteen syrjäytyneet kaasut.

Valmistus: Kun lastaus on valmis, putkessa oleva jäännösneste tyhjennetään (jos mahdollista), ja lastausvarsi nostetaan ja säilytetään.

Ominaisuudet

Liitäntäpaikka: Säiliöauton yläsyöttöportti

Soveltuvat materiaalit: Raakaöljy, asfaltti, vahvat hapot, vahvat emäkset ja aineet, jotka ovat alttiita staattisen sähkön muodostukselle.

Tuotteen erittely

Yläluistoryhmän rakennemuoto	Yksinkertainen tyyppi
Yksipuolisen lastausalustan leveys	0,5 ~ 1 m, pituus noin 2 ~ 4,5 m
Latausvarren asennustapa	Sivukiinnitys
Kuormausvarren ja liukuryhmän rakenteen asennustapa	Erotustyyppi
Mukautuva media	Jalostettu öljy, raakaöljy, polttoöljy, alkoholi, terva, happo, emäs, fenoli, ketoni, bentseeni jne.
Nesteputken tai komponentin materiaali	20# teräs, 20# teräs vuorattu tetrafluor304:llä, 316 ruostumaton teräs
Tukeva lastausvarsi	AL1412, AL1403, AL1402 jne.
Tukeva virtausmittari	Massavirtausmittari, kierrepyörävirtausmittari, kaksoisroottorivirtaus
Tukiventtiili	Pneumaattinen kaksi-vaiheventtiili ja sähkö-hydraulinen venttiili ovat valinnaisia
Sähköstaattinen öljyvuotosuoja	Integroitu sähköstaattinen öljyvuotosuoja
Muut tukivälineet	Painemittari, bimetallilämpömittari
Muut prosessia tukevat laitteet	Paisuntaliitos, käsiventtiili, sulkuventtiili jne
mukautuva kappale	Kaapeli, galvanoitu putki, silta, räjähdyssuojattu-joustava putki jne
